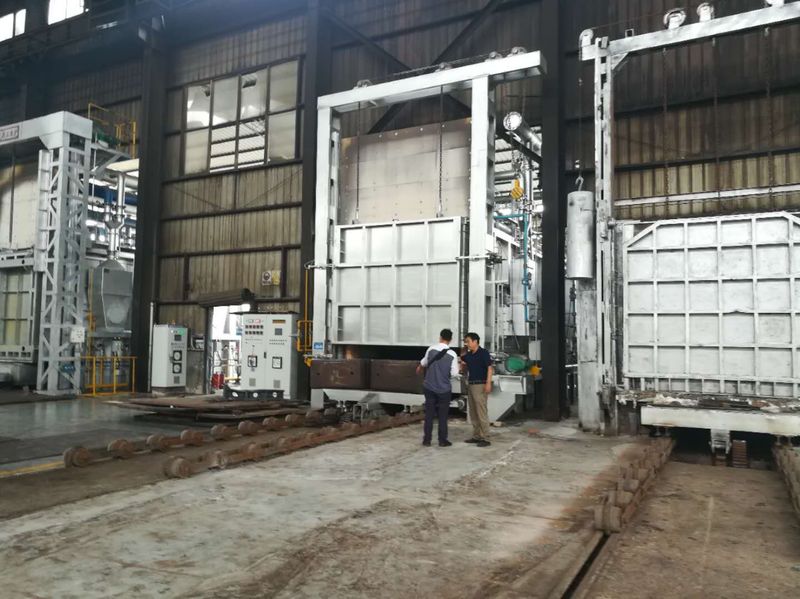

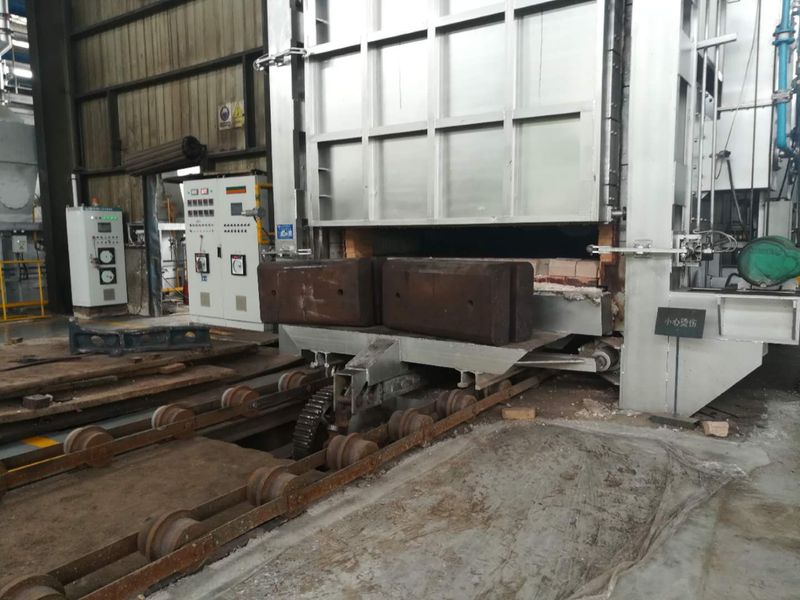

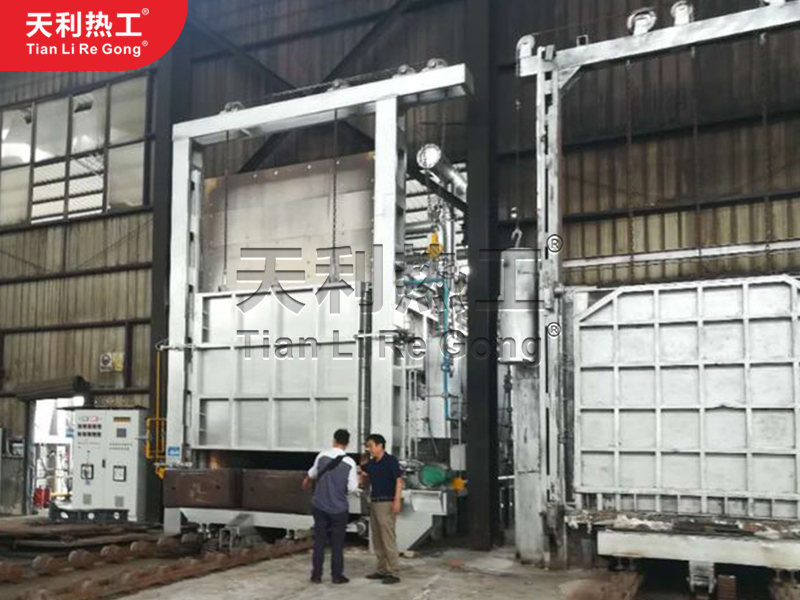

蓄熱式燃氣退火爐
所屬類別：臺車式燃氣爐
產品用途
產品描述：
該型臺車式蓄熱爐主要用于棒材的退火熱處理，以及其他大型結構件的熱處理等。
本燃氣熱處理爐采用天然氣作燃料，與燃燒系統、溫控系統及程序控制系統配套使用，可控制燃燒工況、記錄工作溫度及熱處理爐各種動作的自動/手動操作。
采用蓄熱式燒嘴，燒嘴系統：
1）、由5對（10支）燒嘴及中間管網組成，并配以高可靠的自控裝置，形成一個完整的系統。
2）、每個燒嘴與蓄熱床直接相連，交替工作或排煙，排煙溫度平均在150oC以下，可***大限度將燃燒熱能留在爐內。
3）、由于爐煙氣成份的緣故，本系統采用蜂窩體作為蓄熱載體，以便于獲得更大的效能。
4）、燒嘴的交替切換動作由PLC系統決定。
技術參數：
序號 | 名 稱 | 數 據 |
1 | 爐膛尺寸（有效使用空間） | 10000×2600×2200 mm（長×寬×高）高度含墊鐵 |
2 | 裝載量 | 100t |
3 | 爐外壁溫度 | 爐墻表面溫升≤45℃；爐頂表面溫升≤50℃（+室溫） |
4 | 控溫精度 | 溫度控制系統控溫精度≤±3℃ |
5 | 爐溫均勻性 | ±15℃ |
6 | 額定溫度（℃） | 950℃ |
7 | 爐膛總控溫區數 | 5區 |
8 | 控溫熱電偶 | K分度 |
9 | 空爐升溫時間 | ≤2.5h |
10 | 燃料 | 天然氣（燃料低發熱值：～8500×4.18KJ/m3；送到爐前壓力：8--10kPa） |
11 | 爐膛燃氣***大消耗量 | 400Nm3/h |
12 | 蓄熱式平焰燒嘴 | SRCU800KB-100 800KW |
13 | 爐門啟閉方式 | 升降機啟動，速度6～8m/min |
14 | 爐車行走方式及速度 | 鈍齒輪傳動式，6～8m/min |
15 | 溫度記錄 | 爐膛溫度有熱電偶測量，計算機實時進行記錄；并具有記憶儲存功能。 |
16 | 風機噪聲 | GB/T2888-2008≤85分貝 |
17 | 爐子運行噪音 | ≤75分貝(距爐子1米) |
18 | 額定電壓 | 380V、3相、50Hz |
備注：以上產品為成型產品，可為客戶定制產品，敬請聯系。
